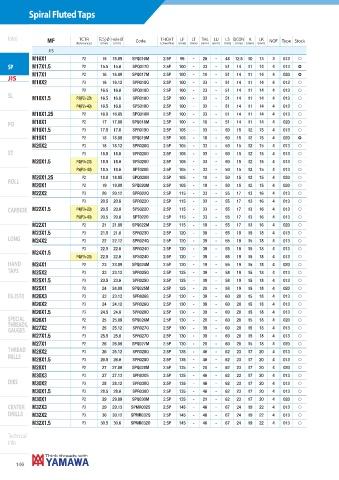

Page 148 - Yamawa_European_Catalogue_YEU23
P. 148
Spiral Fluted Taps
Intro TCTR Ø Hole Ø Code THCHT LF LT THL LU LS DCON K LK NOF Type Stock
MF (tolerance) (mm) (mm) (chamfer) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
JIS
P2 15 15.09 SPQ016M 2.5P 95 - 26 - 48 12.5 10 13 3 013 f
M16X1
SP M17X1.5 P2 15.5 15.6 SPQ017O 2.5P 100 - 33 - 51 14 11 14 4 013 )
P2 16 16.09 SPQ017M 2.5P 100 - 18 - 51 14 11 14 4 020 )
JIS M17X1
P3 16 16.12 SPR018Q 2.5P 100 - 33 - 51 14 11 14 4 013 f
M18X2
P2 16.5 16.6 SPQ018O 2.5P 100 - 33 - 51 14 11 14 4 013 f
SL
M18X1.5 P3(P2+20) 16.5 16.6 SPR018O 2.5P 100 - 33 - 51 14 11 14 4 013 f
P4(P2+40) 16.5 16.6 SPS018O 2.5P 100 - 33 - 51 14 11 14 4 013 f
P2 16.8 16.85 SPQ018N 2.5P 100 - 33 - 51 14 11 14 4 013 f
M18X1.25
PO M18X1 P2 17 17.09 SPQ018M 2.5P 100 - 18 - 51 14 11 14 4 020 f
P3 17.5 17.6 SPR019O 2.5P 105 - 33 - 50 15 12 15 4 013 f
M19X1.5
P2 18 18.09 SPQ019M 2.5P 105 - 18 - 50 15 12 15 4 020 )
M19X1
P3 18 18.12 SPR020Q 2.5P 105 - 33 - 50 15 12 15 4 013 f
M20X2
ST P3 18.5 18.6 SPR020O 2.5P 105 - 33 - 50 15 12 15 4 013 f
P4(P3+20) 18.5 18.6 SPS020O 2.5P 105 - 33 - 50 15 12 15 4 013 f
M20X1.5
P5(P3+40) 18.5 18.6 SPT020O 2.5P 105 - 33 - 50 15 12 15 4 013 f
P2 18.8 18.85 SPQ020N 2.5P 105 - 18 - 50 15 12 15 4 020 f
M20X1.25
ROLL
P2 19 19.09 SPQ020M 2.5P 105 - 18 - 50 15 12 15 4 020 f
M20X1
P3 20 20.12 SPR022Q 2.5P 115 - 33 - 55 17 13 16 4 013 f
M22X2
P3 20.5 20.6 SPR022O 2.5P 115 - 33 - 55 17 13 16 4 013 f
CARBIDE M22X1.5 P4(P3+20) 20.5 20.6 SPS022O 2.5P 115 - 33 - 55 17 13 16 4 013 f
P5(P3+40) 20.5 20.6 SPT022O 2.5P 115 - 33 - 55 17 13 16 4 013 f
P2 21 21.09 SPQ022M 2.5P 115 - 19 - 55 17 13 16 4 020 f
M22X1
P3 21.5 21.6 SPR023O 2.5P 120 - 39 - 55 19 15 18 4 013 f
M23X1.5
LONG P3 22 22.12 SPR024Q 2.5P 120 - 39 - 55 19 15 18 4 013 f
M24X2
P3 22.5 22.6 SPR024O 2.5P 120 - 39 - 55 19 15 18 4 013 f
M24X1.5
P4(P3+20) 22.5 22.6 SPS024O 2.5P 120 - 39 - 55 19 15 18 4 013 f
HAND M24X1 P2 23 23.09 SPQ024M 2.5P 120 - 19 - 55 19 15 18 4 020 f
TAPS
M25X2 P3 23 23.12 SPR025Q 2.5P 125 - 39 - 58 19 15 18 4 013 f
P3 23.5 23.6 SPR025O 2.5P 125 - 39 - 58 19 15 18 4 013 f
M25X1.5
P2 24 24.09 SPQ025M 2.5P 125 - 20 - 58 19 15 18 4 020 f
M25X1
EG (STI) M26X3 P3 23 23.12 SPR026S 2.5P 130 - 39 - 60 20 15 18 4 013 f
P3 24 24.12 SPR026Q 2.5P 130 - 39 - 60 20 15 18 4 013 f
M26X2
P3 24.5 24.6 SPR026O 2.5P 130 - 39 - 60 20 15 18 4 013 f
M26X1.5
SPECIAL P2 25 25.09 SPQ026M 2.5P 130 - 20 - 60 20 15 18 4 020 f
THREADS, M26X1
GAUGES M27X2 P3 25 25.12 SPR027Q 2.5P 130 - 39 - 60 20 15 18 4 013 f
P3 25.5 25.6 SPR027O 2.5P 130 - 39 - 60 20 15 18 4 013 f
M27X1.5
P2 26 26.09 SPQ027M 2.5P 130 - 20 - 60 20 15 18 4 020 f
M27X1
THREAD P3 26 26.12 SPR028Q 2.5P 135 - 46 - 62 23 17 20 4 013 f
M28X2
MILLS
P3 26.5 26.6 SPR028O 2.5P 135 - 46 - 62 23 17 20 4 013 f
M28X1.5
P2 27 27.09 SPQ028M 2.5P 135 - 20 - 62 23 17 20 4 020 f
M28X1
P3 27 27.13 SPR030S 2.5P 135 - 46 - 62 23 17 20 4 013 f
M30X3
DIES P3 28 28.12 SPR030Q 2.5P 135 - 46 - 62 23 17 20 4 013 f
M30X2
P3 28.5 28.6 SPR030O 2.5P 135 - 46 - 62 23 17 20 4 013 f
M30X1.5
P2 29 29.09 SPQ030M 2.5P 135 - 21 - 62 23 17 20 4 020 f
M30X1
CENTER M32X3 P3 29 29.13 SPMR032S 2.5P 145 - 46 - 67 24 19 22 4 013 f
DRILLS P3 30 30.12 SPMR032Q 2.5P 145 - 46 - 67 24 19 22 4 013 f
M32X2
P3 30.5 30.6 SPMR032O 2.5P 145 - 46 - 67 24 19 22 4 013 f
M32X1.5
Technical
info
146
