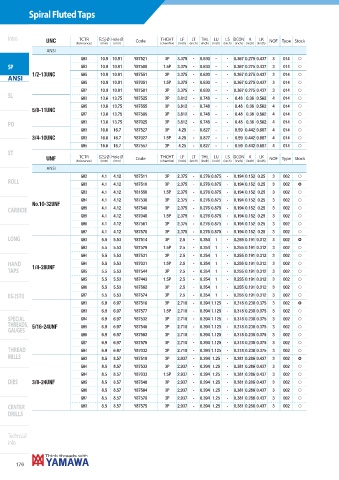

Page 178 - Yamawa_European_Catalogue_YEU23

Spiral Fluted Taps

Intro TCTR Ø Hole Ø Code THCHT LF LT THL LU LS DCON K LK NOF Type Stock
UNC (tolerance) (mm) (mm) (chamfer) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch)
ANSI
GH3 10.9 10.91 Y87521 3P 3.375 - 0.630 - - 0.367 0.275 0.437 3 014 f
SP GH3 10.9 10.91 Y87500 1.5P 3.375 - 0.630 - - 0.367 0.275 0.437 3 014 f
GH5 10.9 10.91 Y87551 3P 3.375 - 0.630 - - 0.367 0.275 0.437 3 014 f
ANSI 1/2-13UNC
GH5 10.9 10.91 Y87051 1.5P 3.375 - 0.630 - - 0.367 0.275 0.437 3 014 f
GH7 10.9 10.91 Y87581 3P 3.375 - 0.630 - - 0.367 0.275 0.437 3 014 f
SL GH3 13.6 13.75 Y87525 3P 3.812 - 0.748 - - 0.48 0.36 0.562 4 014 f

GH5 13.6 13.75 Y87555 3P 3.812 - 0.748 - - 0.48 0.36 0.562 4 014 f
5/8-11UNC
GH7 13.6 13.75 Y87585 3P 3.812 - 0.748 - - 0.48 0.36 0.562 4 014 f
PO GH3 13.6 13.75 Y87025 3P 3.812 - 0.748 - - 0.48 0.36 0.562 4 014 f
GH3 16.6 16.7 Y87527 3P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
GH3 16.6 16.7 Y87027 1.5P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
3/4-10UNC
GH5 16.6 16.7 Y87557 3P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
ST
TCTR Ø Hole Ø THCHT LF LT THL LU LS DCON K LK
(tolerance) (mm) (mm) (chamfer) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch)
UNF Code NOF Type Stock
ANSI
GH2 4.1 4.12 Y87511 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
ROLL
GH3 4.1 4.12 Y87510 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 )
GH3 4.1 4.12 Y81556 1.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GH4 4.1 4.12 Y87530 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
No.10-32UNF GH5 4.1 4.12 Y87540 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
CARBIDE
GH5 4.1 4.12 Y87040 1.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GH6 4.1 4.12 Y87561 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GH7 4.1 4.12 Y87570 3P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
LONG GH3 5.5 5.53 Y87514 3P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 )
GH3 5.5 5.53 Y87579 1.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH4 5.5 5.53 Y87531 3P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
HAND GH4 5.5 5.53 Y87031 1.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
TAPS 1/4-28UNF GH5 5.5 5.53 Y87544 3P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH5 5.5 5.53 Y87443 1.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH6 5.5 5.53 Y87562 3P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
EG (STI) GH7 5.5 5.53 Y87574 3P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH3 6.9 6.97 Y87516 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 )
GH3 6.9 6.97 Y87577 1.5P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
SPECIAL GH4 6.9 6.97 Y87532 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
THREADS, GH5 6.9 6.97 Y87546 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
GAUGES 5/16-24UNF
GH6 6.9 6.97 Y87563 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
GH7 6.9 6.97 Y87576 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
THREAD GH4 6.9 6.97 Y87032 3P 2.718 - 0.394 1.125 - 0.318 0.238 0.375 3 002 f
MILLS GH3 8.5 8.57 Y87518 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 )
GH4 8.5 8.57 Y87533 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
GH4 8.5 8.57 Y87033 1.5P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
DIES 3/8-24UNF GH5 8.5 8.57 Y87548 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
GH6 8.5 8.57 Y87564 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
GH7 8.5 8.57 Y87578 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
CENTER GH3 8.5 8.57 Y87575 3P 2.937 - 0.394 1.25 - 0.381 0.286 0.437 3 002 f
DRILLS
