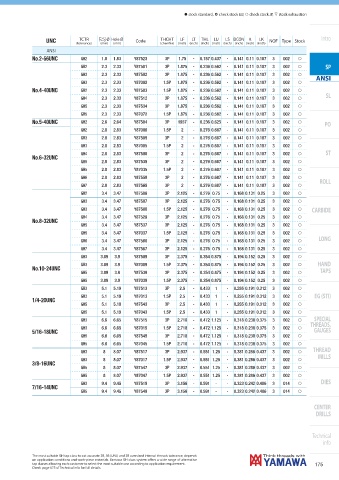

P. 177
h stock standard, ) check stock EU, f check stock JP, m stock exhaustion
TCTR Ø Hole Ø Code THCHT LF LT THL LU LS DCON K LK NOF Type Stock Intro
UNC (tolerance) (mm) (mm) (chamfer) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch)
ANSI
GH2 1.8 1.83 Y87523 3P 1.75 - 0.157 0.437 - 0.141 0.11 0.187 3 002 f
No.2-56UNC
GH2 2.3 2.33 Y87501 3P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f SP
GH3 2.3 2.33 Y87502 3P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
ANSI
GH3 2.3 2.33 Y87002 1.5P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
GH2 2.3 2.33 Y87583 1.5P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
No.4-40UNC
SL
GH4 2.3 2.33 Y87512 3P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
GH5 2.3 2.33 Y87534 3P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
GH5 2.3 2.33 Y87072 1.5P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 3 002 f
GH2 2.6 2.64 Y87504 3P 1937 - 0.236 0.625 - 0.141 0.11 0.187 3 002 f
No.5-40UNC PO
GH2 2.8 2.83 Y87006 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH3 2.8 2.83 Y87505 3P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH3 2.8 2.83 Y87005 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH4 2.8 2.83 Y87508 3P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f ST
GH5 2.8 2.83 Y87535 3P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
No.6-32UNC
GH5 2.8 2.83 Y87035 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH6 2.8 2.83 Y87559 3P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
ROLL
GH7 2.8 2.83 Y87565 3P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH2 3.4 3.47 Y87506 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH3 3.4 3.47 Y87507 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH3 3.4 3.47 Y87580 1.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f CARBIDE
GH4 3.4 3.47 Y87529 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH5 3.4 3.47 Y87537 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
No.8-32UNC
GH5 3.4 3.47 Y87037 1.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
LONG
GH6 3.4 3.47 Y87560 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH7 3.4 3.47 Y87567 3P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH3 3.89 3.9 Y87509 3P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH3 3.89 3.9 Y87009 1.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f HAND
No.10-24UNC TAPS
GH5 3.89 3.9 Y87539 3P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH5 3.89 3.9 Y87039 1.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH3 5.1 5.19 Y87513 3P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f
GH3 5.1 5.19 Y87013 1.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f EG (STI)
1/4-20UNC
GH5 5.1 5.19 Y87543 3P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f
GH5 5.1 5.19 Y87043 1.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f
GH3 6.6 6.65 Y87515 3P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f SPECIAL
THREADS,
GH3 6.6 6.65 Y87015 1.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GAUGES
5/16-18UNC
GH5 6.6 6.65 Y87545 3P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GH5 6.6 6.65 Y87045 1.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GH3 8 8.07 Y87517 3P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f THREAD
MILLS
GH3 8 8.07 Y87017 1.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
3/8-16UNC
GH5 8 8.07 Y87547 3P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
GH5 8 8.07 Y87047 1.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
GH3 9.4 9.45 Y87519 3P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f DIES
GH5 9.4 9.45 Y87549 3P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f
7/16-14UNC
CENTER
DRILLS
Technical
info
The most suitable GH tap class to cut accurate 2B, 3B (UNJ) and 2B oversized internal threads tolerance, depends
on application conditions and work-piece materials. Yamawa GH class system offers a wide range of alternative
tap classes allowing each customer to select the most suitable one according to application requirement. 175
Check page 673 of Technical info for full details.
