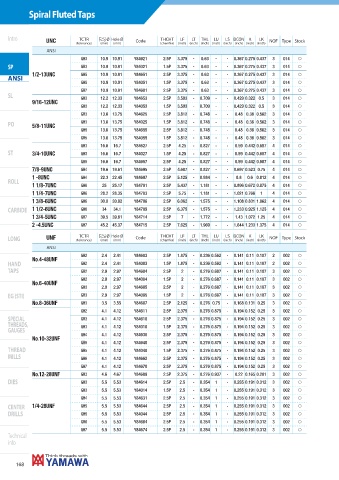

Page 170 - Yamawa_European_Catalogue_YEU23
P. 170
Spiral Fluted Taps
Intro TCTR Ø Hole Ø Code THCHT LF LT THL LU LS DCON K LK NOF Type Stock
UNC (tolerance) (mm) (mm) (chamfer) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch)
ANSI
GH3 10.9 10.91 Y84621 2.5P 3.375 - 0.63 - - 0.367 0.275 0.437 3 014 f
SP GH3 10.9 10.91 Y84021 1.5P 3.375 - 0.63 - - 0.367 0.275 0.437 3 014 f
GH5 10.9 10.91 Y84651 2.5P 3.375 - 0.63 - - 0.367 0.275 0.437 3 014 f
ANSI 1/2-13UNC
GH5 10.9 10.91 Y84051 1.5P 3.375 - 0.63 - - 0.367 0.275 0.437 3 014 f
GH7 10.9 10.91 Y84681 2.5P 3.375 - 0.63 - - 0.367 0.275 0.437 3 014 f
SL GH3 12.2 12.33 Y84653 2.5P 3.593 - 0.709 - - 0.429 0.322 0.5 3 014 f
9/16-12UNC
GH3 12.2 12.33 Y84053 1.5P 3.593 - 0.709 - - 0.429 0.322 0.5 3 014 f
GH3 13.6 13.75 Y84625 2.5P 3.812 - 0.748 - - 0.48 0.36 0.562 3 014 f
PO GH3 13.6 13.75 Y84025 1.5P 3.812 - 0.748 - - 0.48 0.36 0.562 3 014 f
5/8-11UNC
GH5 13.6 13.75 Y84655 2.5P 3.812 - 0.748 - - 0.48 0.36 0.562 3 014 f
GH5 13.6 13.75 Y84055 1.5P 3.812 - 0.748 - - 0.48 0.36 0.562 3 014 f
GH3 16.6 16.7 Y84627 2.5P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
ST GH3 16.6 16.7 Y84027 1.5P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
3/4-10UNC
GH5 16.6 16.7 Y84657 2.5P 4.25 - 0.827 - - 0.59 0.442 0.687 4 014 f
GH4 19.6 19.61 Y84695 2.5P 4.687 - 0.827 - - 0.697 0.523 0.75 4 014 f
7/8-9UNC
GH4 22.3 22.45 Y84697 2.5P 5.125 - 0.984 - - 0.8 0.6 0.812 4 014 f
1 -8UNC
ROLL
GH6 25 25.17 Y84701 2.5P 5.437 - 1.181 - - 0.896 0.672 0.875 4 014 f
1 1/8-7UNC
GH6 28.2 28.35 Y84703 2.5P 5.75 - 1.181 - - 1.021 0.766 1 4 014 f
1 1/4-7UNC
GH6 30.8 30.92 Y84706 2.5P 6.062 - 1.575 - - 1.108 0.831 1.062 4 014 f
1 3/8-6UNC
CARBIDE 1 1/2-6UNC GH6 34 34.1 Y84709 2.5P 6.375 - 1.575 - - 1.233 0.925 1.125 4 014 f
GH7 39.5 39.61 Y84714 2.5P 7 - 1.772 - - 1.43 1.072 1.25 4 014 f
1 3/4-5UNC
GH7 45.2 45.37 Y84715 2.5P 7.625 - 1.969 - - 1.644 1.233 1.375 4 014 f
2 -4.5UNC
LF
THL
LT
TCTR
LU
K
LS DCON
LK
LONG UNF (tolerance) (mm) Ø Hole Ø Code THCHT (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) NOF Type Stock
(mm)
(chamfer)
ANSI
GH2 2.4 2.41 Y84683 2.5P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 2 002 f
HAND No.4-48UNF GH2 2.4 2.41 Y84083 1.5P 1.875 - 0.236 0.562 - 0.141 0.11 0.187 2 002 f
TAPS GH2 2.9 2.97 Y84684 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH2 2.9 2.97 Y84084 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
No.6-40UNF
GH3 2.9 2.97 Y84685 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
EG (STI) GH3 2.9 2.97 Y84085 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH3 3.5 3.55 Y84687 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
No.8-36UNF
GH2 4.1 4.12 Y84611 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
SPECIAL GH3 4.1 4.12 Y84610 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
THREADS, GH3 4.1 4.12 Y84010 1.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GAUGES
GH4 4.1 4.12 Y84630 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
No.10-32UNF
GH5 4.1 4.12 Y84640 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
THREAD GH5 4.1 4.12 Y84040 1.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
MILLS GH6 4.1 4.12 Y84662 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GH7 4.1 4.12 Y84670 2.5P 2.375 - 0.276 0.875 - 0.194 0.152 0.25 3 002 f
GH3 4.6 4.67 Y84689 2.5P 2.375 - 0.276 0.937 - 0.22 0.165 0.281 3 002 f
No.12-28UNF
DIES GH3 5.5 5.53 Y84614 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH3 5.5 5.53 Y84014 1.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH4 5.5 5.53 Y84631 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
CENTER 1/4-28UNF GH5 5.5 5.53 Y84644 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
DRILLS GH5 5.5 5.53 Y84044 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH6 5.5 5.53 Y84664 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
GH7 5.5 5.53 Y84674 2.5P 2.5 - 0.354 1 - 0.255 0.191 0.312 3 002 f
Technical
info
168
