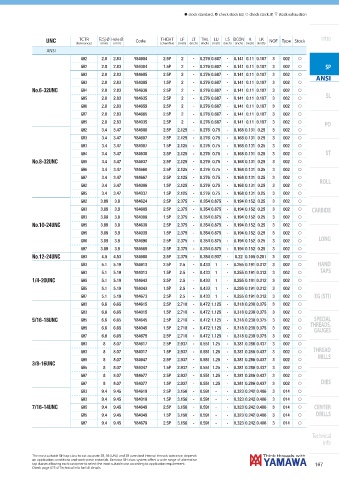

Page 169 - Yamawa_European_Catalogue_YEU23

h stock standard, ) check stock EU, f check stock JP, m stock exhaustion

TCTR Ø Hole Ø Code THCHT LF LT THL LU LS DCON K LK NOF Type Stock Intro
UNC (tolerance) (mm) (mm) (chamfer) (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch)
ANSI
GH2 2.8 2.83 Y84604 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH2 2.8 2.83 Y84004 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f SP
GH3 2.8 2.83 Y84605 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
ANSI
GH3 2.8 2.83 Y84005 1.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH4 2.8 2.83 Y84636 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
No.6-32UNC
SL
GH5 2.8 2.83 Y84635 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH6 2.8 2.83 Y84659 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH7 2.8 2.83 Y84665 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
GH5 2.8 2.83 Y84035 2.5P 2 - 0.276 0.687 - 0.141 0.11 0.187 3 002 f
PO
GH2 3.4 3.47 Y84606 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH3 3.4 3.47 Y84607 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH3 3.4 3.47 Y84007 1.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH4 3.4 3.47 Y84638 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f ST
GH5 3.4 3.47 Y84637 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
No.8-32UNC
GH6 3.4 3.47 Y84660 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH7 3.4 3.47 Y84667 2.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
ROLL
GH2 3.4 3.47 Y84006 1.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH5 3.4 3.47 Y84037 1.5P 2.125 - 0.276 0.75 - 0.168 0.131 0.25 3 002 f
GH2 3.89 3.9 Y84624 2.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH3 3.89 3.9 Y84609 2.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f CARBIDE
GH3 3.89 3.9 Y84009 1.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH5 3.89 3.9 Y84639 2.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
No.10-24UNC
GH5 3.89 3.9 Y84039 1.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
LONG
GH6 3.89 3.9 Y84690 2.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH7 3.89 3.9 Y84669 2.5P 2.375 - 0.354 0.875 - 0.194 0.152 0.25 3 002 f
GH3 4.5 4.53 Y84688 2.5P 2.375 - 0.354 0.937 - 0.22 0.165 0.281 3 002 f
No.12-24UNC
GH3 5.1 5.19 Y84613 2.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f HAND
GH3 5.1 5.19 Y84013 1.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f TAPS
GH5 5.1 5.19 Y84643 2.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f
1/4-20UNC
GH5 5.1 5.19 Y84043 1.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f
GH7 5.1 5.19 Y84673 2.5P 2.5 - 0.433 1 - 0.255 0.191 0.312 3 002 f EG (STI)
GH3 6.6 6.65 Y84615 2.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GH3 6.6 6.65 Y84015 1.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GH5 6.6 6.65 Y84645 2.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f SPECIAL
THREADS,
5/16-18UNC
GH5 6.6 6.65 Y84045 1.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GAUGES
GH7 6.6 6.65 Y84675 2.5P 2.718 - 0.472 1.125 - 0.318 0.238 0.375 3 002 f
GH3 8 8.07 Y84617 2.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
GH3 8 8.07 Y84017 1.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f THREAD
MILLS
GH5 8 8.07 Y84647 2.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
3/8-16UNC
GH5 8 8.07 Y84047 1.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
GH7 8 8.07 Y84677 2.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f
GH7 8 8.07 Y84077 1.5P 2.937 - 0.551 1.25 - 0.381 0.286 0.437 3 002 f DIES
GH3 9.4 9.45 Y84619 2.5P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f
GH3 9.4 9.45 Y84019 1.5P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f
GH5 9.4 9.45 Y84649 2.5P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f CENTER
7/16-14UNC
GH5 9.4 9.45 Y84049 1.5P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f DRILLS
GH7 9.4 9.45 Y84679 2.5P 3.156 - 0.591 - - 0.323 0.242 0.406 3 014 f

Technical
info

The most suitable GH tap class to cut accurate 2B, 3B (UNJ) and 2B oversized internal threads tolerance, depends
on application conditions and work-piece materials. Yamawa GH class system offers a wide range of alternative
tap classes allowing each customer to select the most suitable one according to application requirement. 167
Check page 673 of Technical info for full details.
